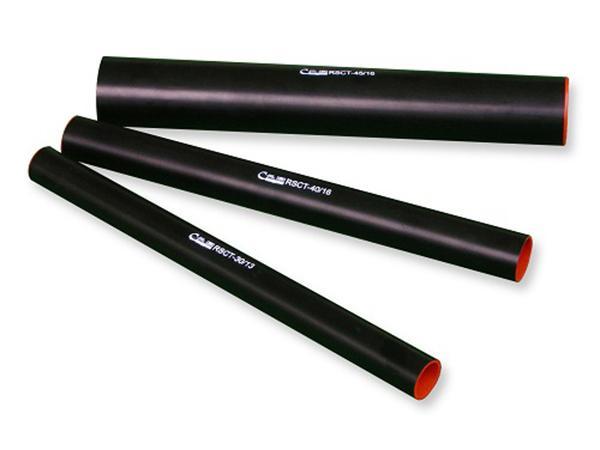

Halbleitender Schrumpfschlauch/ Isolierschlauch, halbleitend

Modell: CYG-RSCT

Anwendungsbereiche
Diese Isolierschläuche sind mit einer doppelten Wand ausgestattet und eignen sich für Anwendungen mit Aufteilkappen und Leitungen bis zu 36kV.

Größe
Größe Innendurchmesser bei Lieferung (mm) nach Erholen (mm) Kabelbereich (mm2)
Innendurchmesser mm Wandstärke (±0.5mm)
RSCT-30/13 RSCT-35/13 ≥30 ≥35 ≤14 6.0 25～50 70～120
RSCT-40/16 RSCT-45/16 ≥40 ≥45 ≤17 6.0 150～240
RSCT-50/20 RSCT-55/20 ≥50 ≥55 ≤21 6.5 300～500
RSCT-60/25 RSCT-65/25 ≥60 ≥65 ≤24 6.5 600～800
RSCT-70/30 RSCT-80/30 RSCT-90/30 ≥70 ≥80 ≥90 ≤31 6.5 Sonderanfertigung
RSCT-100/38 ≥97 ≤38 6.5
RSCT-120/44 ≥118 ≤44 6.8
RSCT-140/49 ≥138 ≤49 7.0
Technische Daten
Eigenschaft Testmethode Parameter
Innenchicht
Zugfestigkeit ASTM D 2671 ≥12 MPa
Reißdehnung ASTM D 2671 ≥300%
Wasseraufnahme ISO 62 < 0.5%
Durchschlagsfestigkeit IEC 243 >20kV/mm
spez. Durchgangswiderstand IEC 93 >1014Ω .cm
Außenschicht
Zugfestigkeit ASTM D 638 ≥14 MPa
Reißdehnung ASTM D 638 ≥300%
Wasseraufnahme ISO 62 < 0.5%
Durchgangswiderstand IEC 93 < 104Ω .cm
