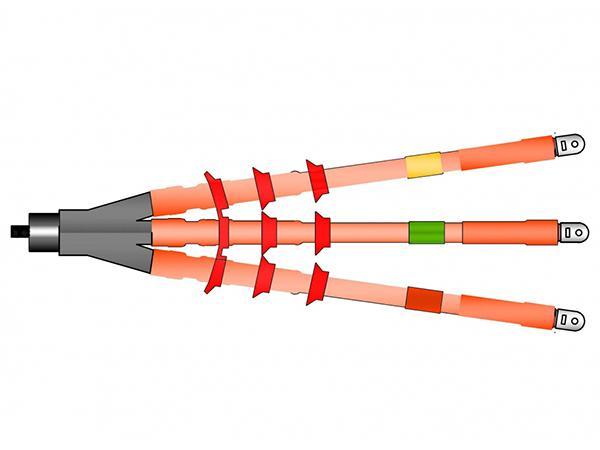

36kV Schrumpf-Aufteilkappe und Schrumpf-Endkappe

  • Schrumpf-Endkappe
  • Schrumpf-Aufteilkappe

Beschreibung
36kV Schrumpf-Endkappen und Schrumpf-Aufteikappen eignen sich bei Anwendungen im Innen- und Außenbereich. Sie sind für 1-adrige und 3-adrige Kabel erhältlich und die max. Spannung liegt bei 36kV. Diese Schrumpfprodukte bieten gute Isolierung, hervorragende mechanische Eigenschaften und guten Kabelschutz.

36Kv Schrumpfprodukte für hohe Spannung
Artikel Endkappe Innen-/Außenanwendung Aufteilkappe
Nennspannung 18/36kV 18/36kV
Teilentladung bei Raumtemperatur 45kV, < 10pC 45kV, < 10pC
AC Spannungsprüfung 117kV 5min 117kV 5min
Stoßspannungsprüfung ±200kV jede Polarität 10 Mal ±200kV jede Polarität 10 Mal
Teilentladung nach Alterung 45kV, < 10pC 45kV, < 10pC
AC Spannungsprüfung nach Alterung 65kV,1 5min 65kV 5min
Typ Größe Kabelbereich (mm2)
18/36kV XLPE Kabel (1-adrig) Endkappe Innenanwendung 36kVRSNY-1/1 50-120
36kVRSNY-1/2 150-240
36kVRSNY-1/3 300-630
18/36kV XLPE Kabel adrig)(1- Endkappe Außenanwendung 36kVRSWY-1/1 50-120
36kVRSWY-1/2 150-240
36kVRSWY-1/3 300-630
18/36kV XLPEadrig)Kabel (1- Aufteilkappe 36kVRSJY-1/1 50-120
36kVRSJY-1/2 150-240
36kVRSJY-1/3 300-630
18/36kV XLPE Kabel adrig)(3- Endkappe Innenanwendung 36kVRSNY-3/1 50-95
36kVRSNY-3/2 120-185
36kVRSNY-3/3 240-400
18/36kV XLPE Kabel adrig)(3- Endkappe Außenanwendung 36kVRSWY-3/1 50-95
36kVRSWY-3/2 120-185
36kVRSWY-3/3 240-400
18/36kV XLPE Kabel adrig)(3- Aufteilkappe 36kVRSJYF-3/1 50-95
36kVRSJYF-3/2 120-185
36kVRSJYF-3/3 240-400

Standard: IEC 60502
