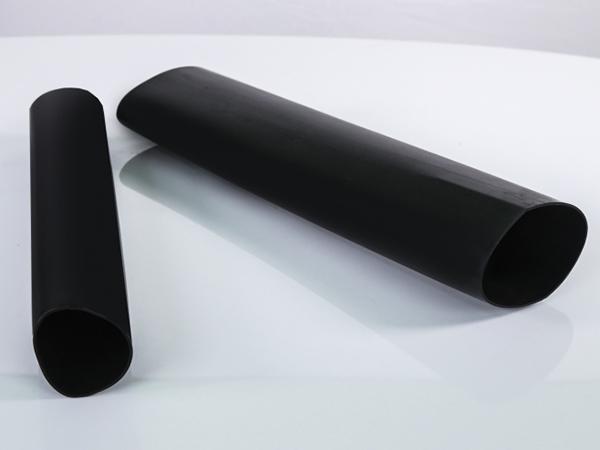

Spannungsfeste Endmuffen/ Endmuffen für Belastungsverteilung

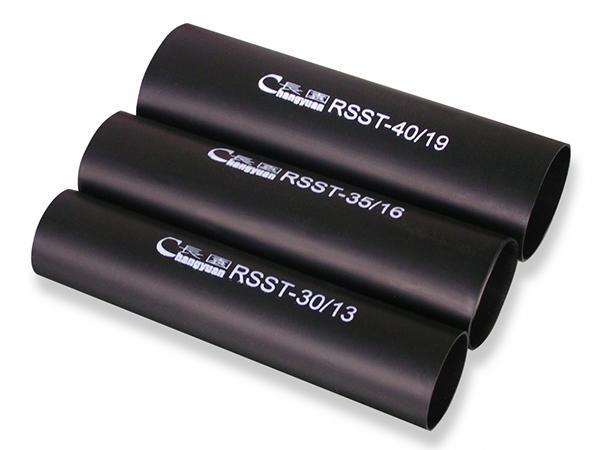

Modell: CYG-RSST

Anwendungsbereiche
Spannungsfeste Endmuffen eignen sich für Spannungen bis zu 36 kV und bieten effiziente Belastungsverteilung.

Größe
Größe bei Lieferung (mm) nach Erholen (mm) Kabelbereich (mm2)
Innendurchmesser Innendurchmesser. Wandstärke
RSST—25/9 ≥24 ≤9 2.1±0.25 Sonderanfertigung
RSST—30/13 ≥28 ≤14 2.1±0.25 25～50
RSST—35/16 ≥33 ≤17 2.1±0.25 70～120
RSST—40/19 ≥38 ≤20 2.0±0.25 150～240
RSST—50/22 ≥50 ≤22 2.5±0.25 Sonderanfertigung
RSST—60/26 RSST—65/26 ≥58 ≥65 ≤27 2.5±0.25 über 300
RSST—80/33 ≥80 ≤33 3.0±0.4 Sonderanfertigung
Tecnische Haupteigenschaften
Eigenschaft Einheit Paramter Testmethode
Zugfestigkeit MPa ≥13 ASTM D2671
Reißdehnung % ≥300 ASTM D2671
Alterung bei 120℃ für 168 Std.   K1 >0.8 K2 >0.7 ASTM D2671
spez. Durchgangswiderstand Ω· cm 108～1012 ASTM D2671
Dielektrische Konstante   ≥20 IEC 250
Schrumpftemperatur ℃ 120～130
Wasseraufnahme   ≤0.5% ASTM D570
