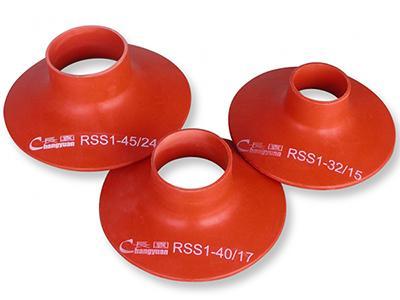

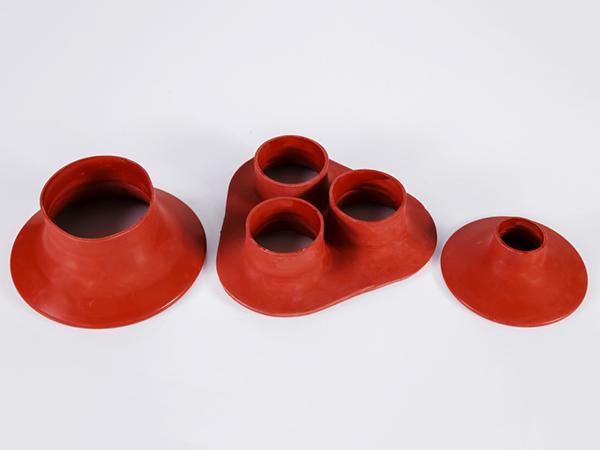

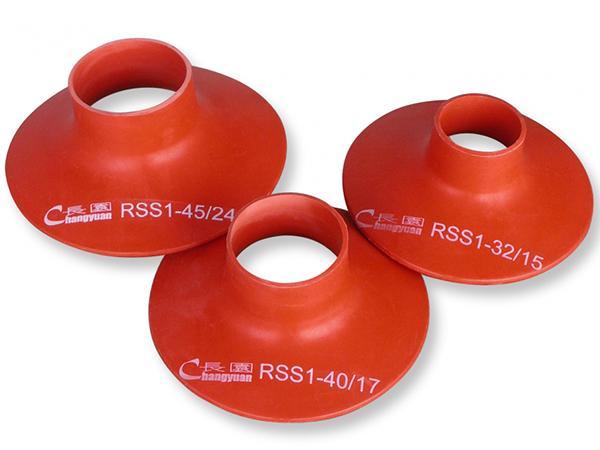

Spannungsfeste Endmuffen/ Endmuffen für Belastungsverteilung
Modell: CYG-RSS
Anwendungsbereiche
Schirmformteile eignen sich für Anschlüsse im Außenbereich zum Verlängern der Kriechstrecke. Sie sind besonders widerstandsfähig, bieten Schutz vor Unterbrechungen, gleichmäßigen Betrieb und einfache Installation.
| Größe | bei Lieferung ( mm) | nach Erholen (mm) | Kabelbereich (mm2) | |
| Innendurchmesser | Innendurchmesser | Wandstärke | ||
| RSS1—32/15-100 | ≥30 | ≤13 | 3.0±0.4 | 25～50 |
| RSS1—40/17-106 | ≥38 | ≤15 | 3.0±0.4 | 70～120 |
| RSS1—45/24-112 | ≥43 | ≤18 | 3.1±0.4 | 150～240 |
| RSS1—60/38-140 | ≥58 | ≤38 | 3.0±0.4 | Sonderanfertigungen |
| RSS1—70/38-140 | ≥68 | ≤38 | 3.0±0.4 | |
| RSS1—80/38-140 | ≥78 | ≤38 | 3.0±0.4 | |
| RSS1—90/38-140 | ≥88 | ≤38 | 3.0±0.4 | |
| RSS3—32/15 | ≥30 | ≤16 | 3.0±0.4 | 25～50 |
| RSS3—38/17 | ≥36 | ≤18 | 3.1±0.4 | 70～120 |
| RSS3—45/24 | ≥43 | ≤24 | 3.2±0.4 | 150～240 |
| Eigenschaft | Einheit | Pararmeter | Testmethode |
| Zugfestigikeit | MPa | ≥12.0 | ASTM D2671 |
| Reißdehnung | % | ≥300 | ASTM D2671 |
| Alterung bei 120℃ für 168 Std. | K1>0.8 K2>0.7 | ASTM D2671 | |
| spez. Durchgangswiderstand | Ω · cm | ≥1014 | ASTM D2671 |
| Durchschlagsfestigkeit | kV/mm | ≥20 | ASTM D2671 |
| Anti tracking Spannunggrad | A level | ≥3.5 | ASTM D2303 |
| Schrumpftemperatur | ℃ | 120～140 |
