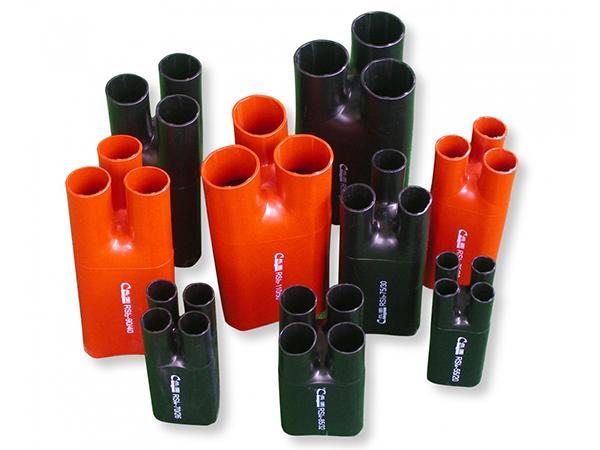

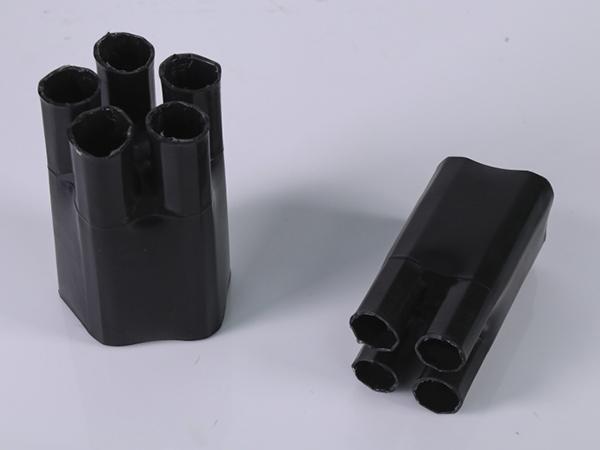

Schrumpf-Aufteilkappen

Modell: CYG-RSI

Beschreibung
Schrumpf-Aufteilkappen sind zur Isolierung und Dichtung zwischen verschiedenphasigen Leitungen gedacht. Sie halten Spannungen bis zu 36kV stand.

Technische Daten
Größe Durchmesser bei Lieferung(mm) Durchmesser nach Erholen (mm) Kabelbereich
Abzweigung Kappe Kappe Abzweigung
RSI3- 35/15 ≥15 ≥33 ≤20 ≤6
RSI3- 50/25 ≥23 ≥48 ≤21 ≤10
RSI3- 75/30 ≥28 ≥73 ≤34 ≤12 25-50
RSI3- 90/40 ≥38 ≥88 ≤45 ≤16 70-120
RSI3-110/50 ≥48 ≥108 ≤55 ≤19 150-240
RSI3-130/60 ≥58 ≥123 ≤55 ≤27 Über 300
RSI4-35/15 ≥13 ≥36 ≤20 ≤6 10-16
RSI4-55/20 ≥20 ≥52 ≤27 ≤7 25-50
RSI4-70/26 ≥26 ≥68 ≤30 ≤9 70-120
RSI4-85/32 ≥30 ≥85 ≤43 ≤13 150-240 300
RSI4-110/45 ≥44 ≥110 ≤51 ≤14
RSI5-35/10 ≥10 ≥35 ≤19 ≤5 10-16
RSI5-50/15 ≥14 ≥46 ≤25 ≤6 70-120
RSI5-75/25 ≥22 ≥68 ≤31 ≤7 70-120
RSI5-100/35 ≥32 ≥92 ≤43 ≤11 150-240
RSI5-110/55 ≥44 ≥108 ≤55 ≤14 300
Technische Haupteigenschaften
Eigenschaft Einheit Parameter Testmethode
Zugfestigkeit MPa ≥11 ASTM D2671
Reißdehnung % ≥300 ASTM D2671
Alterung bei 120℃ für 168 Std.   K1>0.8 K2>0.7 ASTM D2671
spez. Durchgangswiderstand Ω · cm ≥1014 ASTM D2671
Wasseraufnahme   ≤0.5% ASTM D570
