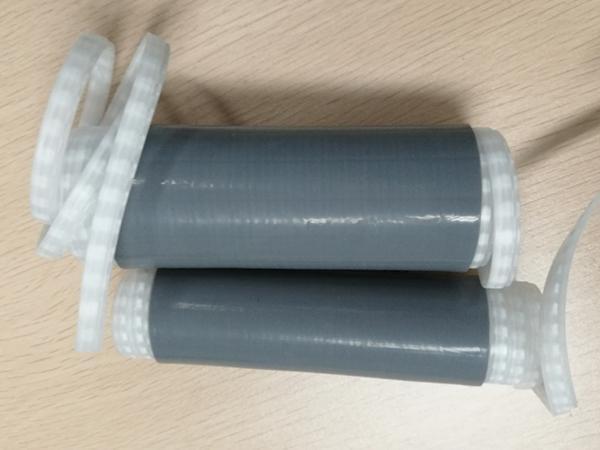

Kaltschrumpfschlauch

Material: festes Silikon

Schrumpfrate: 3.6～4.6

Anwendungsbereiche
Kaltschrumpfschläuche mit der Produktkennung CYG-SSS bieten gute Wasserdichtigkeit und eignen sich für unterschiedliche Anwendungsbereiche, z.B. Koaxialkabel in Funkstellen, Überbrückungskabel (Typ N, DIN, Speiseleitung, Kabelanschluss), Isolierung von Leitungen und Verbindungskabeln.

Eigenschaften
Größe bei Lieferung nach Erholen feste Größe
Innendurchmesser /mm Röhrenlänge /mm Innendurchmesser /mm Röhrenlänge /mm Min. Außendurchmesser - Max. Außendurchmesser /mm
Φ25/5.5-90 25±2 90±10 5.5±1.0 110±5 7.4-20
Φ30/9-100 30±2 100±10 8.5±1.0 120±5 10--25
Φ40/10-100 40±2 100±10 10.0±1.0 125±5 12.7-35
Größe bei Lieferung nach Erholen Größe nach Schrumpfen
Innendurchmesser /mm Röhrenlänge /mm Breite /mm Röhrenlänge /mm Außendurchmesser - Max. Außendurchmesser /mmMin.
Φ30/9-100 (JN2) 30±2 100±10 25±5 120±5 10--25
Φ40/11-100 (JN2) 40±2 100±10 25±5 125±5 12.7-35
Φ40/11-120 (JN2) 40±2 120±10 25±5 145±5 12.7-35
Φ40/11-180 (JN2) 40±2 180±10 25±5 200±5 12.7-35
Technische Daten
Artikel Testmethode Parameter Typische Werte
Wasserdichtigkeit (ohne Kitt) GB4208/IEC529 IPX5 Qualifiziert
Wasserdichtigkeit (mit Kitt) GB4208/IEC529 IPX8 Qualifiziert
Zugfestigkeit GB/T528 ≥7MPa 9.0MPa
Reißdehnung GB/T528 ≥700% 840%
Rissfestigkeit GB/T529 Methode B ≥25N/mm 36N/mm
Flammbarkeit UL94-HB HB Flammbeständigkeit Qualifiziert
Ozonbeständigkeit ASTM D1149 kein Aufplatzen der Oberfläche Qualifiziert
Xenonstrahlen Belastung ISO4892.2 keine Oberflächenbeschädigung Qualifiziert
Schimmelbildung IEC60068-2-10 I Grad 0 Grad
Besonderheiten
  • einfache Anbringung, keine Spezialwerkzeuge oder Erhitzen notwendig
  • Exzellenter Schutz vor Schimmel, Ozonbeständigkeit und Schutz vor Xenonstrahlen.
  • Exzellenter Schutz vor Feuchtigkeit und Wasser, hohe Radiallast, IPX5 wasserdicht (Kaltschrumpfschlauch mit Kitt entspricht IPX8 Wasserdichtigkeit).
  • lange Haltbarkeit, Rissfestigkeit und Zugfestigkeit
  • Exzellente Temperaturbeständigkeit. Kann bei bis zu -20 ºC montiert werden und die Betriebstemperatur liegt zwischen -40 ºC und 200 ºC.

Kaltschrumpfschlauch und Kaltschrumpfmanschette
