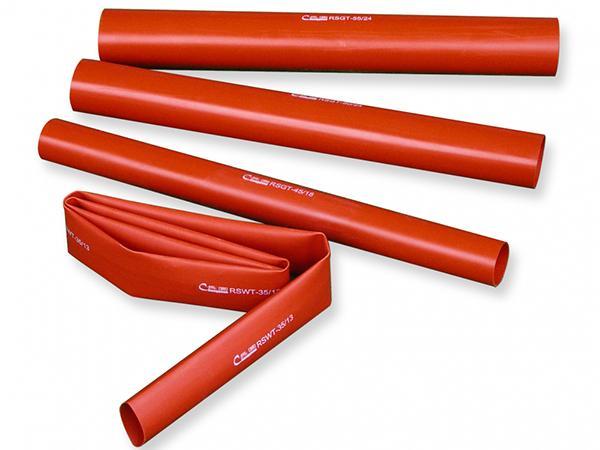

hochkriechstromfester "Anti-Tracking" Schrumpfschlauch

Modell: CYG-RSWT

Anwendungsbereiche
hochkriechstromfester "Anti-Tracking" Schrumpfschlauch werden im Innen- und Außenbereich für Stromleitungen mit einer Spannung von 36kV eingesetzt und bieten Wetterbeständigkeit, Haltbarkeit und Flammbeständigkeit.

Größe
Größe bei Lieferung (mm) nach Erholen (mm) Kabelbereich (m2)
Durchmesser Durchmesser Wandstärke
RSWT—30/11 ≥28 ≤11 2.7±0.25 25～50
RSWT—35/13 ≥33 ≤14 2.8±0.25 70～120
RSWT—40/15 ≥38 ≤15 3.0±0.4 150～240
RSWT—45/17 ≥43 ≤18 3.0±0.4 300～400
RSWT—50/22 ≥48 ≤23 3.3±0.4 Sonderanfertigung
RSWT—60/22 ≥58 ≤23 3.3±0.4
RSWT—80/27 ≥74 ≤30 3.7±0.4
RSWT—100/37 ≥94 ≤40 3.9±0.4
RSWT—120/37 ≥118 ≤45 3.6±0.4
RSWT—140/49 ≥138 ≤55 5.0±0.4
RSWT—160/66 ≥158 ≤70 6.0±0.4
Technische Haupteigenschaften
Eigenschaft Unit Parameter Testmethode
Zugfestigkeit MPa ≥8.0 ASTM D2671
Reißdehnung % ≥300 ASTM D2671
Alterung im Umluftofen   K1>0.8 K2>0.7 120℃ 168h
spez. Durchgangswiderstand Ω· cm ≥1014 ASTM D2671
Durchschlagsfestigkeit kV/mm ≥20 ASTM D2671
Schrumpftemperatur ℃ 120～140
Anti-Tracking Spannungsgrad erstklassig ≥3.5 ASTM D2303
Sauerstoffindex OI ≥28 ASTM D2863
Wasseraufnahme   ≤0.5% ASTM D570
