36kV Kaltschrumpf-Aufteilkappen und Kaltschrumpf-Endkappen

  • Kaltschrumpf-Endkappen
  • Kaltschrumpf-Aufteilkappen

Beschreibung

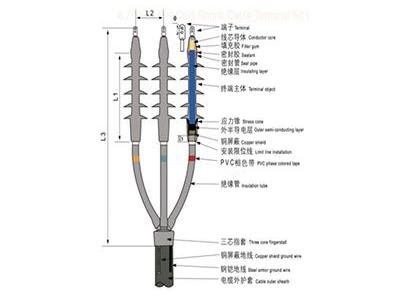

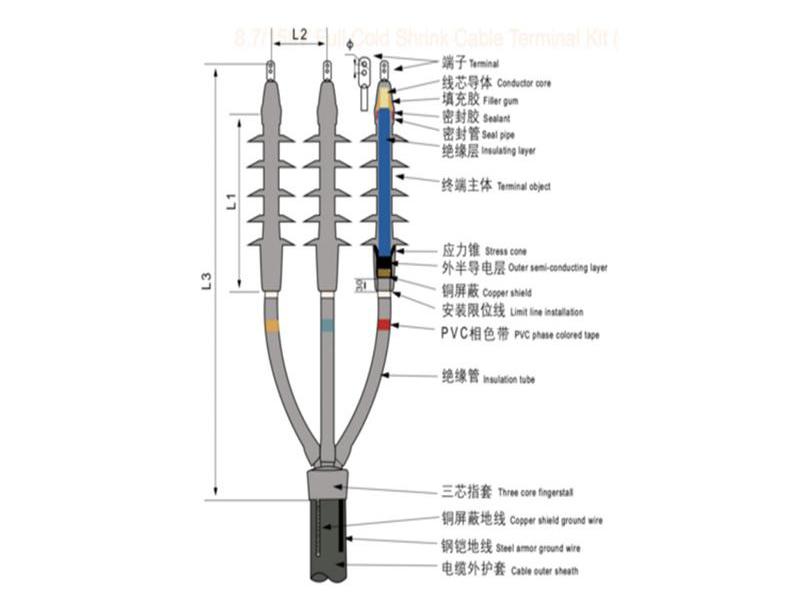

36kV Kaltschrumpf-Endkappen und Kaltschrumpf-Aufteilkappen werden aus hochwertigem Silikongummi gefertigt und eignen sich für Innen- und Außenanwendungen mit einadrigen bis zu 3-adrigen Leitungen. Sie bieten erstklassige Isolierung, Kriechwegfestigkeit und gute Elastizität. Sie können bei Spannungen bis zu 36kV eingesetzt werden

Technische Daten
Typ Größe Kabelbereich (mm2)
36Kv Innenanwendung für 1 Kabelader 35kVCDLN-1/1 50-120
35kVCDLN-1/2 150-240
35kVCDLN-1/3 300-630
36Kv Endkappe Außenanwendung für 1 Kabelader 35kVCDLW-1/1 50-120
35kVCDLW-1/2 150-240
35kVCDLW-1/3 300-630

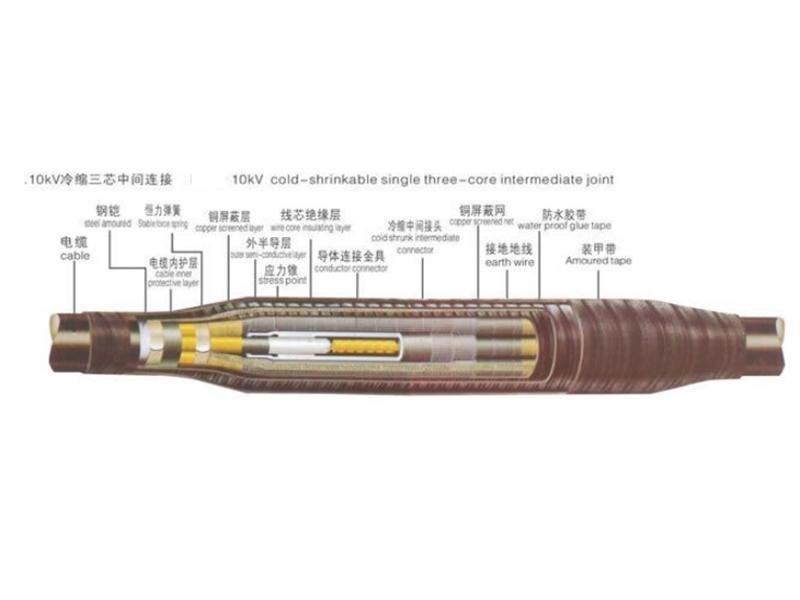

36Kv Verbindungsmuffe für 1 Kabelader 35kVCDLJ-1/1 50-120
35kVCDLJ-1/2 150-240
35kVCDLJ-1/3 300-630
Innenanwendung für 3-adrige Kabel36Kv Endkappe 35kVCDLN-3/1 50-95
35kVCDLN-3/2 120-185
35kVCDLN-3/3 240-400
36Kv 3-adrige KabelEndkappe Außenanwendung für 35kVCDLW-3/1 0-95
35kVCDLW-3/2 120-185
35kVCDLW-3/3 240-400
36Kv Verbindungsmuffe für 3-adrige Kabel 35kVCDLJ-3/1 50-95
35kVCDLJ-3/2 120-185
35kVCDLJ-3/3 240-400
Eigenschaften
Standard IEC 60502
Spannungsklasse 18/36kV 18/36 kV
Teilentladung bei Raumtemperatur 45kV, < 10pC 45kV, < 10pC
AC Spannungsprüfung 117kV 5min 117kV 5min
Stoßspannungsprüfung ±200kV jede Polarität 10 Mal ±200kV jede Polarität 10 Mal
