24kV Kaltschrumpf-Aufteilkappen und Kaltschrumpf-Endkappen

  • Kaltschrumpf-Endkappen
  • Kaltschrumpf-Aufteilkappen

Beschreibung
24kV Kaltschrumpf-Endkappen und Kaltschrumpf-Aufteilkappen werden aus hochwertigem Silikongummi gefertigt und eignen sich für Innen- und Außenanwendungen mit einadrigen bis zu 3-adrigen Leitungen. Sie bieten erstklassige Isolierung, Kriechwegfestigkeit und gute Elastizität. Sie können bei Spannungen bis zu 24kV eingesetzt werden.

Technische Daten
Typ Größe Kabelbereich(mm2)

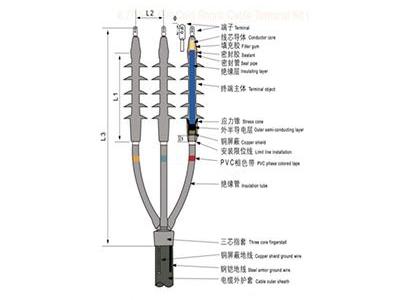

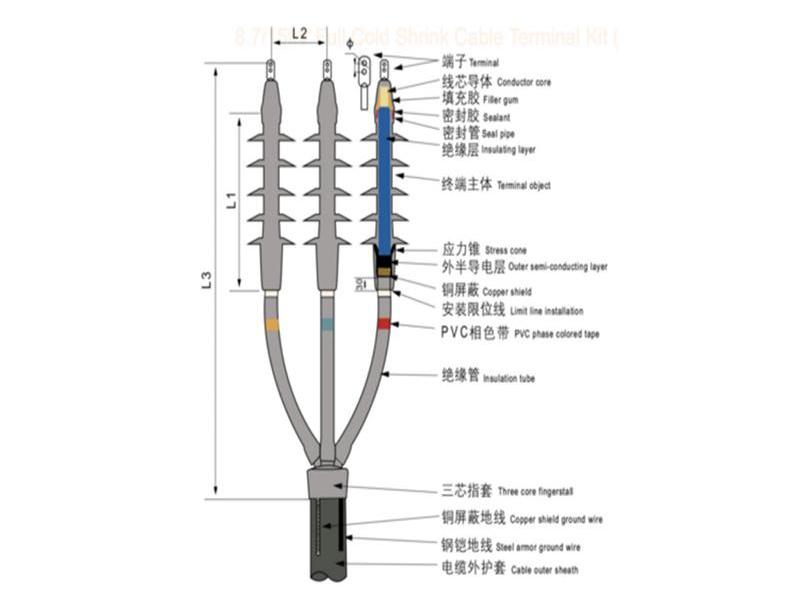

12/24kV XLPE Kabel (einadrig) Endkappe Innenanwendung
12/24kVCDLN-1/1 25-50
12/24kVCDLN-1/2 70-120
12/24kVCDLN-1/3 150-240
12/24kVCDLN-1/4 300-400
12/24kV XLPE Kabel (einadrig) Endkappe Außenanwendung 12/24kVCDLW-1/1 25-50
12/24kVCDLW-1/2 70-120
12/24kVCDLW-1/3 150-240
12/24kVCDLW-1/4 300-400

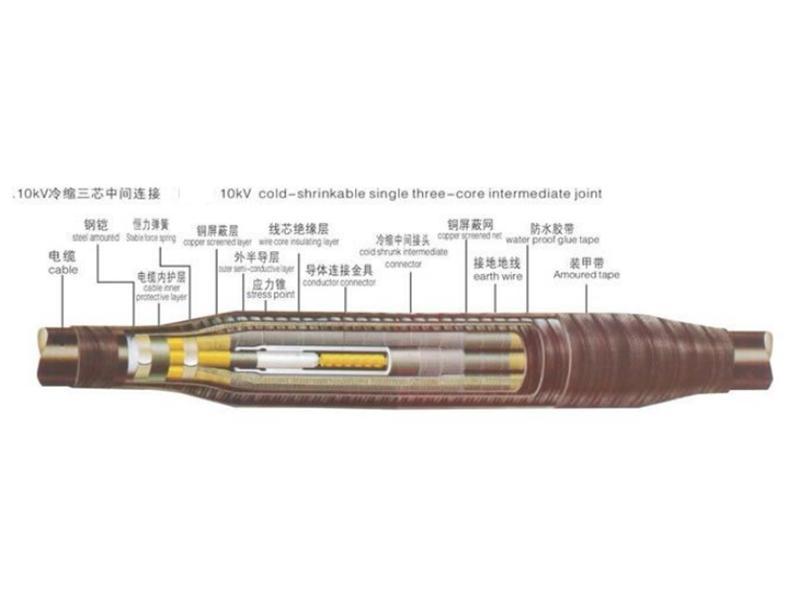

12/24kV XLPE Kabel (einadrig) Verbindungsmuffe 12/24kVCDLJ-1/1 25-50
12/24kVCDLJ-1/2 70-120
12/24kVCDLJ-1/3 150-240
12/24kVCDLJ-1/4 300-400
12/24kV XLPE Kabel (3-adrig) Endkappe Innenanwendung 12/24kVCDLN-3/1 25-50
12/24kVCDLN-3/2 70-120
12/24kVCDLN-3/3 150-240
12/24kVCDLN-3/4 300-400
12/24kV XLPE Kabel (3-adrig) Endkappe Außenanwendung 12/24kVCDLW-3/1 25-50
12/24kVCDLW-3/2 70-120
12/24kVCDLW-3/3 150-240
12/24kVCDLW-3/4 300-400
Kabel (3 adrig)12/24kV XLPE Verbindungsmuffe 12/24kVCDLJ-3/1 25-50
12/24kVCDLJ-3/2 70-120
12/24kVCDLJ-3/3 150-240
12/24kVCDLJ-3/4 300
Technische Eigenschaften
Standard IEC 60502
Spannungsklasse 12/24kV 12/24kV
Teilentladung bei Raumtemperatur 24kV, < 10pC 24kV, < 10pC
AC Spannungsprüfung 39kV 5min 39kV 5min
Stoßspannungsprüfung ±95kV jede Polarität 10 Mal ±95kV jede Polarität 10 Mal
