15kV Kaltschrumpf-Aufteilkappen und Endkappen

  • Kaltschrumpf-Aufteilkappen
  • Kaltschrumpf-Endkappen

Beschreibung
15kV Kaltschrumpf-Endkappen und Kaltschrumpf-Aufteilkappen werden aus hochwertigem Silikongummi gefertigt und eignen sich für Innen- und Außenanwendungen mit einadrigen bis zu 3-adrigen Leitungen. Sie bieten erstklassige Isolierung, Kriechwegfestigkeit und gute Elastizität. Sie können bei Spannungen bis zu 15kV eingesetzt werden.

Technische Daten
Typ Größe Kabelbereich (mm2)
8.7/15kV XLPE Kabel (einadrig) Endkappe Innenbereich 8.7/15kVCDLN-1/1 25-50
8.7/15kVCDLN-1/2 70-120
8.7/15kVCDLN-1/3 150-240
8.7/15kVCDLN-1/4 300
8.7/15kVCDLN-1/5 400
8.7/15kVCDLN-1/6 500
8.7/15kVCDLN-1/7 630
8.7/15kVCDLN-1/8 800
8.7/15kV XLPE Kabel (einadrig) Endkappe Außenbereich 8.7/15kVCDLW-1/1 25-50
8.7/15kVCDLW-1/2 70-120
8.7/15kVCDLW-1/3 150-240
8.7/15kVCDLW-1/4 300
8.7/15kVCDLW-1/5 400
8.7/15kVCDLW-1/6 500
8.7/15kVCDLW-1/7 630
8.7/15kVCDLW-1/8 800
einadrig)8.7/15kV XLPE Kabel ( Verbindungsmuffe 8.7/15kVCDLJ-1/1 25-50
8.7/15kVCDLJ-1/2 70-120
8.7/15kVCDLJ-1/3 150-240
8.7/15kVCDLJ-1/4 300
8.7/15kVCDLJ-1/5 400-500
8.7/15kVCDLJ-1/6 630-800

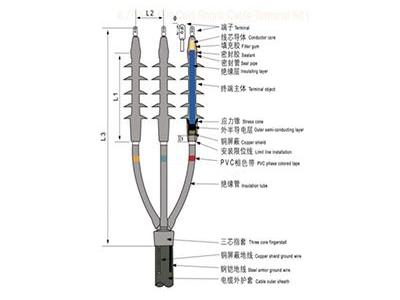

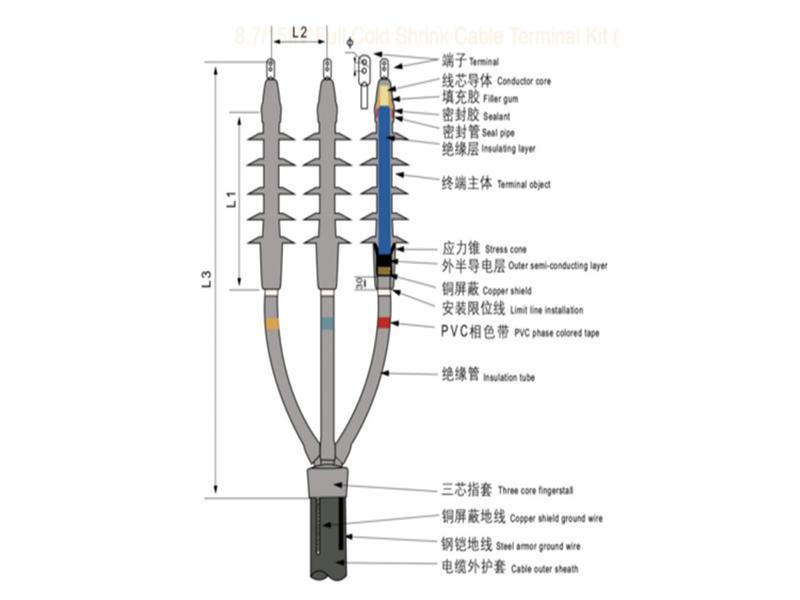

8.7/15kV XLPE Kabel (3 adrig) Endkappe Innenbereich 8.7/15kVCDLN-3/1 25-50
8.7/15kVCDLN-3/2 70-120
8.7/15kVCDLN-3/3 150-240
8.7/15kVCDLN-3/4 300-400
8.7/15kVCDLN-3/5 500-630
8.7/15kVRSWY-3/5 500-630
8.7/15kV XLPE Kabel (3 adrig) Endkappe Außenbereich 8.7/15kVCDLW-3/1 25-50
8.7/15kVCDLW-3/2 70-120
8.7/15kVCDLW-3/3 150-240
8.7/15kVCDLW-3/4 300-400
8.7/15kVCDLW-3/5 500-630

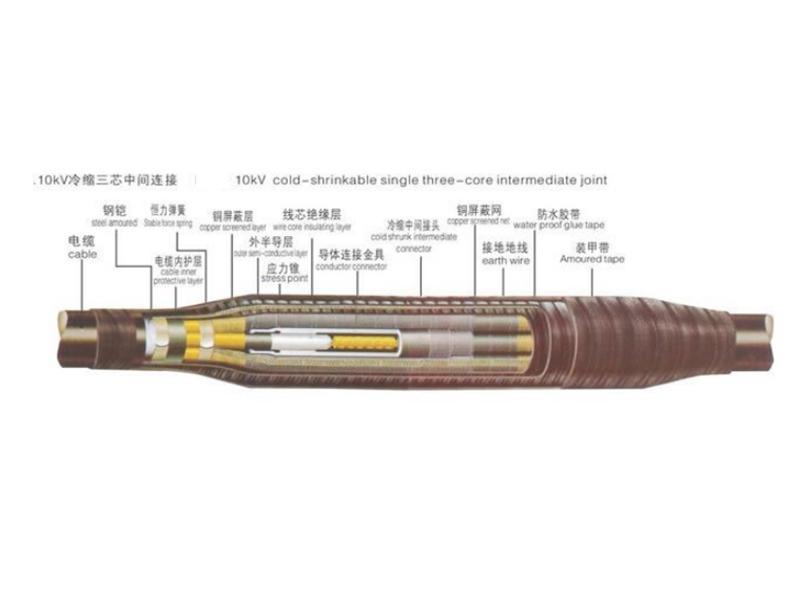

8.7/15kV XLPE Kabel (3 adrig) Verbindungsmuffe 8.7/15kVCDLJ-3/1 25-50
8.7/15kVCDLJ-3/2 70-120
8.7/15kVCDLJ-3/3 150-240
8.7/15kVCDLJ-3/4 300
Technische Daten
Standard IEC 60502
Spannungsklasse 8.7/15kV 8.7/15kV
Teilentladung bei Raumtemperatur 15kV, < 10pC 15kV, < 10pC
AC Spannungsprüfung 39kV 5min 39kV 5min
Stoßspannungsprüfung ±95kV jede Polarität 10 Mal ±95kV jede Polarität 10 Mal
