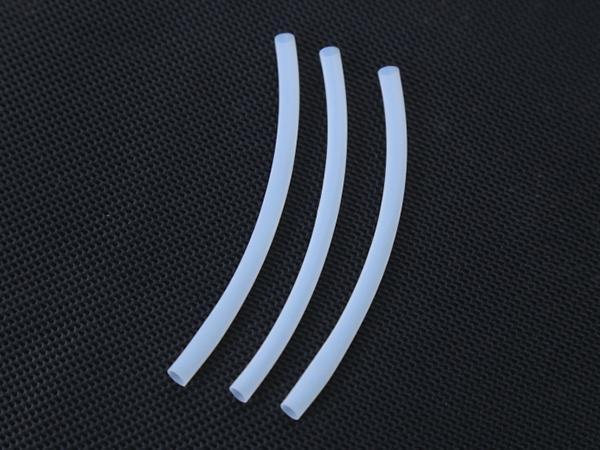

PFA Isolierschlauch/ Kabelschlauch

Modell: CYG-PFA(N)

Material: PFA
Betriebstemperatur: -65°C-260°C
Alterungsbeständigkeit: keine Alterungszeichen auch nach langem Sonnen- und Ozonkontakt.
Hohe Transparenz: Die transportierten Medien sind gut sichtbar.
Korrosionsbeständigkeit: säurebeständig, oxidationsmittelbeständig, reduktionsmittelbeständig, lösemittelbeständig

Anwendungsbereiche
PFA Isolierschläuche (Produktkennung: CYG-PFA (N)) sind temperaturbeständig, isolierend und bieten ausgezeichnete mechanische Eigenschaften. Sie eignen sich zur Isolation und zum Schutz von Leitungen und Komponenten unter Einfluss von Chemikalien und harschen Wetterbedingungen. Die CYG-PFA (N) Modelle sind transparent, flexibel und eignen sich für verschiedenste Temperaturen.

Größe
FEP Isolierschlauch
Größe Innendurchmesser(mm) Wandung (mm)
AWG MIN NOR MAX
30 0.25 0.30 0.38 0.23±0.05
28 0.33 0.38 0.46 0.23±0.05
26 0.41 0.46 0.53 0.23±0.05
24 0.51 0.56 0.66 0.3±0.05
22 0.66 0.71 0.81 0.3±0.05
20 0.81 0.86 0.97 0.41±0.08
19 0.91 0.96 1.07 0.41±0.08
18 1.01 1.07 1.17 0.41±0.08
17 1.14 1.19 1.32 0.41±0.08
16 1.29 1.34 1.47 0.41±0.08
15 1.45 1.50 1.65 0.41±0.08
14 1.62 1.68 1.83 0.41±0.08
13 1.83 1.93 2.05 0.41±0.08
12 2.05 2.16 2.31 0.41±0.08
11 2.31 2.41 2.57 0.41±0.08
10 2.59 2.69 2.84 0.41±0.08
9 2.90 3.00 3.15 0.51±0.1
8 3.28 3.38 3.53 0.51±0.1
7 3.65 3.76 3.94 0.51±0.1
6 4.11 4.22 4.41 0.51±0.1
5 4.62 4.72 4.95 0.51±0.1
4 5.18 5.28 5.53 0.51±0.1
3 5.81 5.94 6.20 0.51±0.1
2 6.55 6.68 6.93 0.51±0.1
1 7.34 7.47 7.75 0.51±0.1
  8.26 8.38 8.69 0.51±0.1

Hinweise: Sonderanfertigungen auf Anfrage.

Technische Daten
Eigenschaften Testmethoden Parameter
Dichte ASTM D 792 2.12-2.17
Betriebstemperatur ℃   -65--260
Durchschlagsfestigkeit ASTM D 2671 ≥ 19.7 kV/mm
Wasseraufnahme % ASTM D 570 ＜0.01%
Zugfestigkeit ASTM D 638 ≥13.8MPa
Reißdehnung ASTM D 638 ≥200%
spez. Durchgangswiderstand ASTM D 876 ≥1017Ω.cm
Kaltbiegefestigkeit -65±1℃ kein Aufplatzen
Flammbarkeit UL224 bestanden
