PTFE Kaltschrumpfschläuche

Modell: CB-TT

Anwendungsbereiche

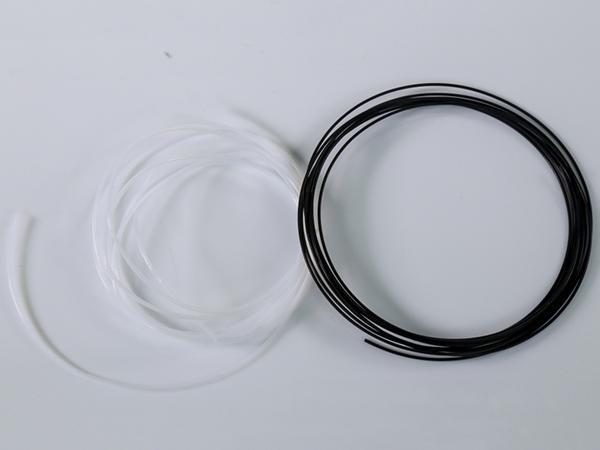

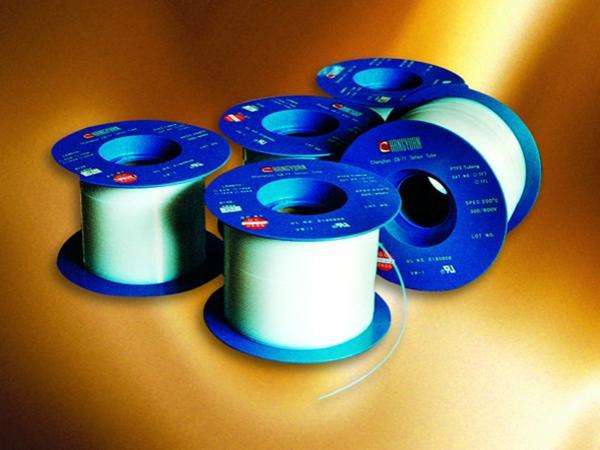

Unsere PTFE Kaltschrumpfschläuche (Produktkennung: CB-TT (L/S/T)) werden aus Polytetrafluorethylen (PTFE) Material gefertigt und können in verschiedenen Anwendungen und Bereichen eingesetzt werden, z.B. Computer, Kommunikationsgeräte etc. Sie halten hohen Temperaturen stand (260℃), sind korrosionsbeständig, isolierend und widerstandsfähig. CB-TT hat das amerikanische UL Zertifikat erhalten (Zertifikatnummer: E180908) und den Kompatibilitätstest des UL 1446 Isolierungssystems bestanden (DASH2B-5 System of PD GEORGE CO/RIPLEY RESIN).

Spannungsgrad: 150V/300V/600V

Temperaturbereich: -80℃～200℃

Größe
PTFE Isolierschlauch
Größe ID (mm) OD (mm)
AWG MIN NOR MAX CB-TT(S) CB-TT(T) CB-TT(L)
30 0.25 0.30 0.38 0.76 0.76 0.60
28 0.33 0.38 0.46 0.84 0.84 0.68
26 0.41 0.46 0.53 0.92 0.92 0.76
24 0.51 0.56 0.66 1.16 1.06 0.86
23 0.58 0.66 0.74 1.26 1.16 0.96
22 0.66 0.71 0.81 1.31 1.21 1.01
21 0.74 0.81 0.89 1.41 1.31 1.11
20 0.81 0.86 0.97 1.66 1.46 1.16
19 0.91 0.96 1.07 1.76 1.56 1.26
18 1.01 1.07 1.17 1.87 1.67 1.37
17 1.14 1.19 1.32 1.99 1.79 1.49
16 1.29 1.34 1.47 2.14 1.94 1.64
15 1.45 1.50 1.65 2.30 2.10 1.80
14 1.62 1.68 1.83 2.48 2.28 2.08
13 1.83 1.93 2.05 2.73 2.53 2.33
12 2.05 2.16 2.31 2.96 2.77 2.56
11 2.31 2.41 2.57 3.21 3.01 2.81
10 2.59 2.69 2.84 3.49 3.29 3.09
9 2.90 3.00 3.15 4.00 3.76 3.40
8 3.28 3.38 3.53 4.38 4.14 3.78
7 3.65 3.76 3.94 4.76 4.52 4.16
6 4.11 4.22 4.41 5.22 4.98 4.72
5 4.62 4.72 4.95 5.72 5.48 5.22
4 5.18 5.28 5.53 6.28 6.04 5.78
3 5.81 5.94 6.20 6.94 6.70 6.44
2 6.55 6.68 6.93 7.68 7.44 7.18
Technische Daten
Eigenschaft Testmethode Parameter
spezifisches Gewicht ASTM D792 2.16g/cm3
Zugfestigkeit ASTM D638 24.5MPa
Reißdehnung ASTM D638 350%
Biegemodul ASTM D790 490MPa
Schlagfestigkeit ASTM D256+23℃-54℃j/m kein Aufplatzen
Härtegrad ASTM D2240 55 Shore D
Reibungsbeiwert   0.1
Schmelzpunkt   327℃
Betriebstemperatur max.   260℃
Flammbarkeit UL-224 VW-1
Dielektrische Konstante bei 103-106Hz ASTM D150 2.1
Dielektrischer Verlustfaktor bei 106Hz ASMT D150 0.0002
Lichtbogenbeständigkeit ASMT D495 ＞300s
spez. Durchgangswiderstand ASTM D257 ＞1018Ω.cm
Wetterbeständigkeit Alterung (2000 Std.) unverändert
Lösemittelbeständigkeit ASTM D543 erstklassig
Chemische Beständigkeit ASTM D543 erstklassig
Druckfestigkeit 2500V(60s), kein Durchbruch bestanden
