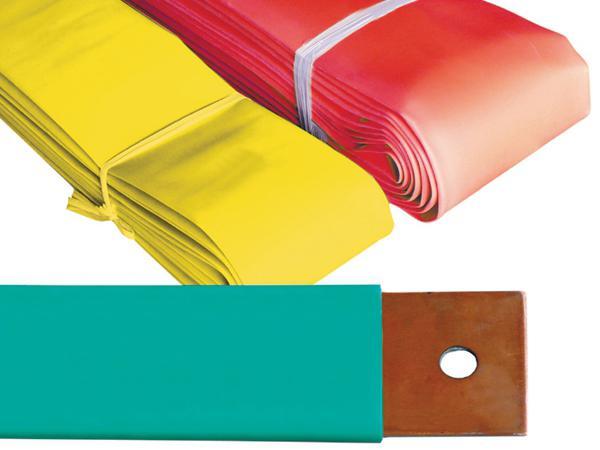

Schrumpfschlauch zur Isolation von Sammelschienen, für hohe Spannungen

Modell: CYG-MPG

Material: bestrahltes, vernetztes, modifiziertes Polyolefin

Schrumpfrate: 2.5:1

Anwendungsbereiche
Schrumpfschläuche für Sammelschienen mit hoher Spannung (35kV) eignen sich dank guter Isolierung und hoher Flexibilität zur Vorbeugung Unfällen und Ausfällen in Industriestromkreisen.

Technische Daten
Größe bei Lieferung (mm) nach Erholen (mm) Rechteckige Sammelschienen (mm2)
Innendurchmesser Innendurchmesser Wandstärke
Φ20/8 20 8 3.50±0.25 15/10
Φ25/10 25 10 3.50±0.25 20/10
Φ30/12 30 12 3.60±0.30 30/15
Φ40/16 40 16 3.60±0.30 40/25
Φ50/20 50 20 3.60±0.30 50/30
Φ65/25 65 25 3.60±0.30 60/50
Φ75/30 75 30 3.60±0.30 80/55
Φ100/40 100 40 3.60±0.30 100/75
Φ120/50 120 50 3.70±0.30 120/85
Φ150/60 150 60 3.70±0.30 150/105
Φ175/75 180 75 3.70±0.30 180/120
Technische Daten
Eigenschaft Parameter
Schrumpftemperatur 90~110℃
Temperaturbereich 105℃
Schrumpfrate (quer) ≥50%
Schrumpfrate (längs) ±10%
Zugfestigkeit ≥10MPa
Reißdehnung ≥300%
Alterung im Umluftofen 130±2℃, 168 Std.
nach Alterung Zugfestigkeit ≥8.0MPa
Reißdehnung ≥240%
spez. Durchgangswiderstand ≥1014Ω·cm
Durchschlagsfestigkeit ≥25 kV/mm
Wasseraufnahme ≤0.5%
Sauerstoffindex ≥30%
Besonderheiten
  • Druckmaterialien sind umweltfreundlich und wenig Rauch erzeugend gemäß RoHS Standard.
  • Min. Schrumpftemperatur: 110℃
  • Spannung: hohe Spannung
