Schrumpfschlauch zur Isolation von Sammelschienen, für niedrige Spannung

Modell: CYG-MPG

Material: bestrahltes, vernetztes, modifiziertes Polyolefin

Schrumpfrate: 2.5:1

Anwendungsbereiche

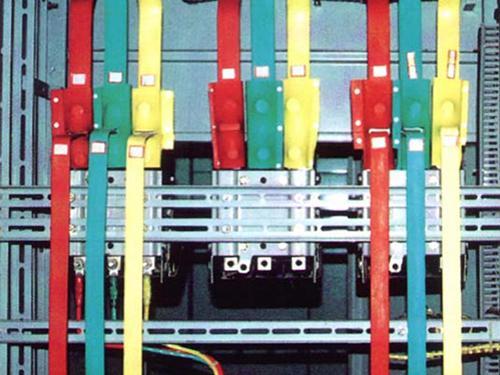

Schrumpfschlauch zur Isolation von Sammelschienen für niedrige Spannungen bietet eine gute Isolierung und verhindert Personenunfälle während des Gebrauchs. Außerdem können sie Kurzschlüsse und Entladungen durch Tiere oder falsch übereinandergelegte Leiter. Gleichzeitig vermeiden sie Korrosion, Verschmutzungen und Überschläge. Zudem reduzieren sie den Leiter-Leiter-Abstand sowie den Leiter-Erde-Abstand. So werden gute Bedingungen für Schaltkästen geschaffen und Ausschaltzeiten vermieden.

Technische Daten
Größe bei Lieferung (mm) nach Erholen (mm) Rechteckige Sammelschienen (mm2)
Innendurchmesser Innendurchmesser Wandstärke
Φ20/10 20 10 1.20±0.25 20/15
Φ30/15 30 15 1.20±0.25 30/20
Φ40/20 40 20 1.20±0.25 40/30
Φ50/25 50 25 1.20±0.25 50/35
Φ60/30 60 30 1.20±0.25 60/45
Φ70/35 70 35 1.20±0.25 70/50
Φ80/40 80 40 1.45±0.30 80/55
Φ90/45 90 45 1.45±0.30 90/65
Φ100/50 100 50 1.45±0.30 100/75
Φ120/60 120 60 1.45±0.30 120/85
Φ150/75 150 75 1.45±0.30 150/105
Technische Daten
Eigenschaften Parameter
Schrumpftemperatur 90~120℃
Temperaturbereich 125℃
Schrumpfrate (quer) ≥50%
Schrumpfrate (längs) ±10%
Zugfestigkeit ≥10Mpa
Reißdehnung ≥300%
Alterung im Umluftofen 158±2℃, 168 Std.
nach Alterung Zugfestigkeit ≥7.3Mpa
Reißdehnung ≥200%
spez. Durchgangswiderstand ≥1014Ω·cm
Durchschlagsfestigkeit ≥25kV/mm
Wasseraufnahme ≤0.5%
Sauerstoffindex ≥30%
Besonderheiten der Schrumpfschläuche zur Isolation von Sammelschienen
  • Druckmaterial ist umweltfreundlich, RoHS konform und wenig Rauch erzeugend.
  • Gute Isolierung.
  • Hohe Flexibilität.
  • Min. Schrumpftemperatur: 110℃
  • Spannung: niedrige Spannug
