Kabeletiketten/ Kabelmarkierer, flammhemmende Schrumpfschläuche

Modell: CYG-MT(HX)

Material: bestrahltes, vernetztes, modifiziertes Polyolefin

Schrumpfrate: 2:1, 3:1

Anwendungsbereiche

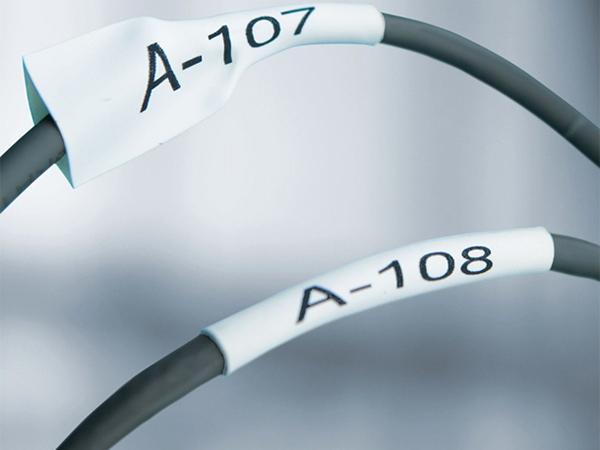

Bedruckbare, flammhemmende Schrumpfschläuche mit Produktkennung CYG-MT (HX) bieten eine hohe UV-Beständigkeit und eignen sich als Kabeletiketten für Anwendungen in geschlossenen, schlecht belüfteten Umgebungen. Die Druckmaterialien entsprechen den Anforderungen von SAE-AS-81531MIL-STD-202 und diese Kabeletiketten können bei Umgebungstemperaturen von - 55 ℃ bis 135 ℃ eingesetzt werden. Die flammhemmenden, bedruckbaren Schrumpfschläuche erzeugen keinen Rauch, sind ungiftig und lösungsmittelbeständig.

Technische Daten
CYG-MT (Schrumpfrate: 2:1)
Größe bei Lieferung (mm) nach Erholen (mm) Verpackung (m/Roll) Anzahl pro Rolle
Innendurchmesser (D) Wandstärke (T) Innendurchmesser (d) Wandstärke (t)
Ф2.4 ≥2.4 0.27±0.05 ≤1.2 0.51±0.08 30 2000
Ф3.2 ≥3.2 0.27±0.05 ≤1.6 0.51±0.08 30 2000
Ф4.8 ≥4.8 0.27±0.05 ≤2.4 0.51±0.08 30 2000
Ф6.4 ≥6.4 0.32±0.06 ≤3.2 0.64±0.08 30 1500
Ф9.5 ≥9.5 0.32±0.06 ≤4.8 0.64±0.08 30 1500
Ф12.7 ≥12.7 0.32±0.06 ≤6.4 0.64±0.08 30 500
Ф19.1 ≥19.1 0.36±0.06 ≤9.5 0.76±0.08 30 500
Ф25.4 ≥25.4 0.45±0.08 ≤12.7 0.89±0.08 30 250
Ф38.1 ≥38.1 0.50±0.08 ≤19.1 1.02±0.15 30 250
Ф50.8 ≥50.8 0.58±0.08 ≤25.4 1.14±0.18 30 250

Hinweise: weitere Größen und Farben sind auf Anfrage erhältlich.

CYG-MT (Schrumpfrate: 3:1)
Größe bei Lieferung (mm) nach Erholen (mm) Verpackung (m/Rolle) Anzahl pro Rolle
Ф2.4 ≥2.4 0.22±0.05 ≤0.8 0.53±0.08 30 2000
Ф3.2 ≥3.2 0.22±0.05 ≤1.1 0.58±0.08 30 2000
Ф4.8 ≥4.8 0.22±0.05 ≤1.6 0.58±0.08 30 2000
Ф6.4 ≥6.4 0.22±0.05 ≤2.1 0.58±0.08 30 1500
Ф9.5 ≥9.5 0.20±0.05 ≤3.2 0.61±0.08 30 1500
Ф12.7 ≥12.7 0.20±0.05 ≤4.2 0.61±0.08 30 500
Ф19.1 ≥19.1 0.20±0.05 ≤6.4 0.61±0.08 30 500
Ф25.4 ≥25.4 0.20±0.05 ≤8.5 0.64±0.08 30 250
Ф38.1 ≥38.1 0.30±0.06 ≤12.7 1.00±0.15 30 250
Ф50.8 ≥50.8 0.30±0.06 ≤17.0 1.00±0.18 30 250

Hinweise: weitere Größen und Farben sind auf Anfrage erhältlich.

Technisches Datenblatt
Eigenschaft Testmethode Parameter
Zugfestigkeit SAE-AMS-DTL-23053 ≥10.3MPa
Reißdehnung SAE-AMS-DTL-23053 ≥200%
Flexibilität SAE-AMS-DTL-23053.4.6.7 -55℃±1℃, 4 Std., kein Aufplatzen
Hitzeschock SAE-AMS-DTL-23053.4.6.8 kein Aufplatzen, keine Lecks250℃±3℃, 4 Std.,
Alterungsbeständigkeit SAE-AMS-DTL-23053.4.6.9 175℃±2℃, 168 Std., keine sichtbare Beschädigung
Zugfestigkeit nach Alterung SAE-AMS-DTL-23053.4.6.13 und ASTM D638 ≥6.9MPa，23℃±2℃
Reißdehnung nach Alterung und ASTM D638SAE-AMS-DTL-23053.4.6.13 ≥100%，23℃±2℃
Farbechtheit SAE-AMS-DTL-23053.4.6.15 175℃±2℃, 24 Std., bestanden
Durchschlagsfestigkeit und ASTM D2671SAE-AMS-DTL-23053.4.6.13 ≥19.7kV/mm,23℃±2℃
spez. Durchgangswiderstand und ASTM D876SAE-AMS-DTL-23053.4.6.13 ≥1.0x1014Ω· cm,500V (DC),60s
Flammbarkeit und ASTM D2671 UL224SAE-AMS-DTL-23053.4.6.14 Selbstlöschend binnen 60s, ≤25% Beschädigung des Drucks, kein Tropfen, kein Abblättern
Flüssigkeitsbeständigkeit AE-AMS-DTL-23053.4.6.11 keine sichtbare Beschädigung
Druckqualität SAE-AS-81531.4.6.2 50 Radierungen: identifizierbar
Druckqualität Lösemittel MIL-STD-202G Methode 215K 10 Radierungen: identifizierbar
Besonderheiten
  • Druckmaterial entspricht UL224 und RoHS Standards.
  • Druckqualität entspricht SAE-AMS-DTL-23053/5 Anforderungen.

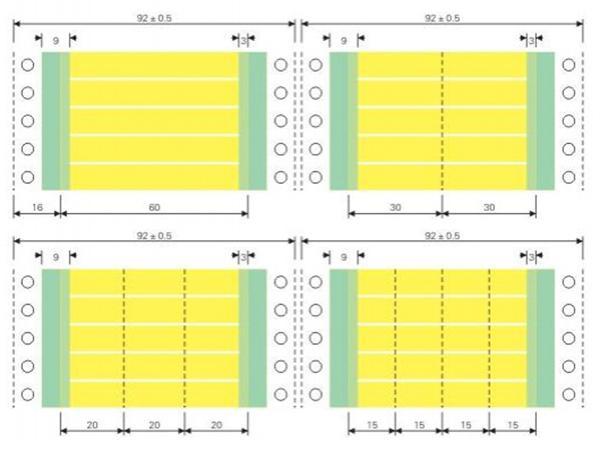

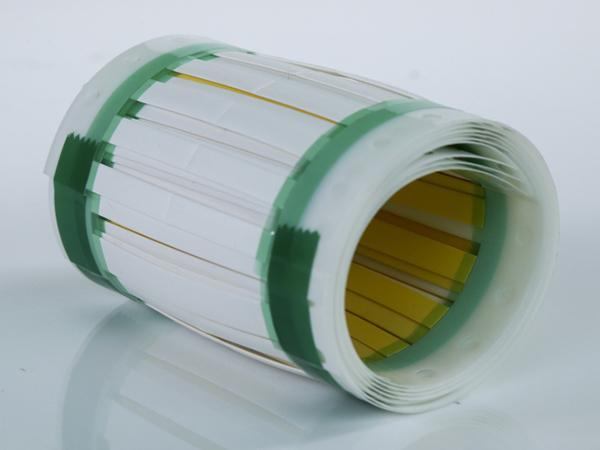

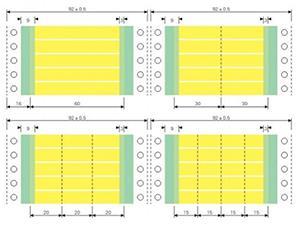

  • Verschiedene Verpackungsmethoden je nach Kundenanforderungen.
  • Kann mit Nadeldruck oder über Thermodruck bedruckt werden.
  • Gut lesbar mit beidseitigem Druck.
  • Produktfarbe auf Anfrage, Standardfarben: weiß und gelb.
  • Schützt vor Verschmutzung, hohe Druckqualität.
