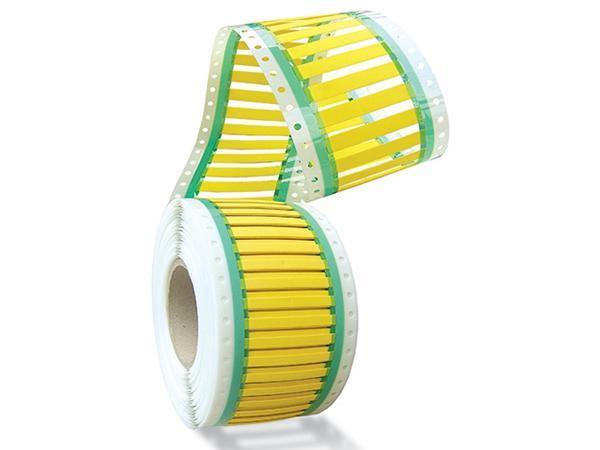

Kabeletiketten/ Kabelmarkierer, bedruckbare Schrumpfschläuche
Modell: CYG-MT
Material: bestrahltes, vernetztes und modifiziertes Polyolefin
Schrumpfrate: 3:1
Anwendungsbereiche
3:1 bedruckbare Schrumpfschläuche mit der Produktkennung CYG-MT entsprechen hohen Leistungsanforderungen für Kabelzubehör in verschiedenen Produktionsvorgängen. Sie bestehen hauptsächlich aus bestrahltem, vernetztem und modifiziertem Polyolefin, welches hohe Flammbeständigkeit, Abriebsfestigkeit und Temperaturbeständigkeit zwischen für Anwendungen bei - 55 ℃ bis 135 ℃ bietet. Die Bedruckbarkeit richtet sich nach SAE-AS-81531.4.6.2 und MIL-STD-202F Standards und zudem sind hohe Flammbeständigkeit und Isolierung gegeben. CYG 3:1 Schrumpfschlauch kann beidseitig bedruckt werden und die Drucke halten langen Beanspruchungen und harschen Einflüssen durch Öl und Lösungsmittel stand.
| Größe (Zoll) | bei Lieferung | nach Erholen | |
| Innendurchmesser (mm) | Innendurchmesser (mm) | Wandstärke (mm) | |
| 3/32 | 2.4 | 0.8 | 0.53±0.08 |
| 1/8 | 3.2 | 1.07 | 0.58±0.08 |
| 3/16 | 4.8 | 1.6 | 0.58±0.08 |
| 1/4 | 6.4 | 2.11 | 0.61±0.08 |
| 3/8 | 9.5 | 3.2 | 0.61±0.08 |
| 1/2 | 12.7 | 4.2 | 0.61±0.08 |
| 3/4 | 19.1 | 6.35 | 0.64±0.08 |
| 1 | 25.4 | 8.46 | 0.64±0.08 |
| 1-1/2 | 38.1 | 12.7 | 1.0±0.08 |
| 2 | 50.8 | 16.9 | 1.0±0.08 |
| Eigenschaft | Testmethode | Parameter |
| Zugfestigkeit | SAE-AMS-DTL-23053 | ≥10.3MPa |
| Reißdehnung | SAE-AMS-DTL-23053 | ≥200% |
| Flexibilität | SAE-AMS-DTL-23053.4.6.7 | -55℃±1℃, 4 Std., kein Aufplatzen |
| Hitzeschock | SAE-AMS-DTL-23053.4.6.8 | Std., kein Aufplatzen, keine Lecks250℃±3℃, 4 |
| Alterungsbeständigkeit | SAE-AMS-DTL-23053.4.6.9 | 175℃±2℃, 168 Std., keine Sichtbare Beschädigung |
| Zugfestigkeit nach Alterung | SAE-AMS-DTL-23053.4.6.13 und ASTM D638 | ≥6.9MPa, 23℃±2℃ |
| Reißdehnung nach Alterung | und ASTM D638SAE-AMS-DTL-23053.4.6.13 | ≥100%, 23℃±2℃ |
| Kältbeständigkeit | SAE-AMS-DTL-23053.4.6.15 | 175℃±2℃, 24h, bestanden |
| Durchschlagsfestigkeit | und ASTM D2671SAE-AMS-DTL-23053.4.6.13 | ≥19.7kV/mm, 23℃±2℃ |
| spez. Durchgangswiderstand | und ASTM D876SAE-AMS-DTL-23053.4.6.13 | ≥1.0x1014Ω· cm,500V(DC), 60s |
| Flammbarkeit | UL224 | flammhemmend |
| Flüssigkeitbeständigkeit | AE-AMS-DTL-23053.4.6.11 | keine Sichtbare Beschädigung |
| Druckqualität | SAE-AS-81531.4.6.2 | nach 50 Radierungen: identifizierbar |
| Druckbeständigkeit Lösungsmittel | MIL-STD-202G Methode 215K | nachh 10 Radierungen: identifizierbar |
| Artikel | Testmethode | Parameter |
| Physikalische Eigenschaften | ||
| Betriebstemp. | -55℃~135℃ | |
| Zugfestigkeit (M Pa) | ASTM D2671 | ≥10.3Mpa |
| Reißdehnung (%) | ASTM D2671 | ≥200% |
| Flexibilität (-55℃, 4hrs) | ASTM D2671 | kein Aufplatzen |
| Hitzeschock bei 250℃±3℃ für 4 Std. | ASTM D2671 | kein Aufplatzen, keine Lecks |
| Elektrische Eigenschaften | ||
| Durchschlagsfestigkeit | ASTM D2671 | ≥19.7kV/mm |
| spez. Durchgangswiderstand | ASTM D876 | ≥1014Ω·cm |
| Flammbarkeit | UL224 | flammhemmend |
| Flüssigkeitsbeständigkeit (23℃, 24 Std.) | ASTM D2671 | Druck identifizierbar |
| Nach Alterung bei 175℃±2℃ für 168 Std. | ||
| Zugfestigkeit (MPa) | ASTM D2671 | ≥6.9Mpa |
| Reißdehnung (%) | ASTM D2671 | ≥100% |
| MIL-M-81531-4.6.2 | nach 20 Radierungen: identifizierbar | |
| Druckqualität | ||
| UL 224, | nach 50 Radierungen: identifizierbar | |
| MIL-M-81531-4.6.2 | nach 50 Radierungen: identifizierbar | |
| MIL-STD-202 | nach 30 Radierungen: identifizierbar | |
- Das Druckmaterial entspricht UL224 und Umweltstandards für halogenfreie Produkte.
- Die Druckqualität entspricht AS23053/5 Anforderungen.
- Diese Schrumpfschläuche werden verschiedene Produktverpackungsanforderungen gerecht.
- Können mit einem Nadeldrucker oder per Thermodruck bedruckt werden.
- Gut lesbar mit doppelseitigem Druck.
- Produktfarbe nach Maß, Standardfarben: weiß und gelb.
- Schützt vor Verschmutzungen, hohe Druckqualität.
