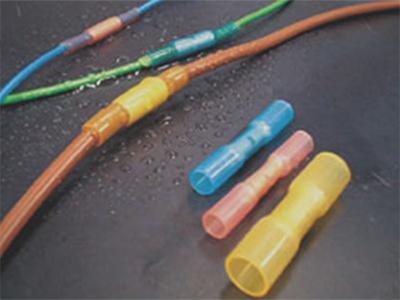

Stoßverbinder mit Schrumpfschlauch

Modell: CYG-DS 406

Material
Außenschicht: bestrahltes, vernetztes und modifiziertes Polyolefin
Innenschicht: Schmelzkleber
Diese Stoßverbinder mit Schrumpfschlauch haben einen Anschlussröhrchen aus Kupfer.

Schrumpfrate: 4:1

Anwendungsbereiche
Die Stoßverbinder mit Schrumpfschlauch bieten Isolierung, sind wasserdicht und resistent gegen Korrosion, Salzsprühnebel, Flüssigkeiten und Feuchtigkeiten. Diese Stoßverbinder eignen sich für Kabelverzweigungen in Elektrogeräten und anderen Elektrokomponenten, bietet Schutz gegen Waser, Abrieb und mechanische Belastung. Die Betriebstemperatur der Stoßverbinder liegt zwischen -55℃~+125℃.

Größe
Artikelnummer Stoßverbinder Maße Farbe Stromleiter Kabeldimension
A Min. L Nom. Isolierung Außendurchmesser (Min.) Isolierung Außendurchmesser (Min.)
DS406-001 3.68 31.75 Red 22-18 3.56 1.40
DS406-002 4.57 31.75 Blue 16-14 4.45 2.03
DS406-003 6.35 38.10 Yellow 12-10 6.22 2.79
Auswahlkatalog
Leitungsmaße AWG mm2 Artikelnummer Farbe
22-18 0.38-0.95 CYG-DS-1 Rot
16-14 1.2-2.5 CYG-DS-2 Blau
Technische Daten
Eigenschaft Parameter
Betriebstemperatur 55°C to 125°C
Schrumpfrate 4:1
Schnittfestigkeit: 31 kg
Entflammbarkeit nicht flammhemmend
Ausziehwiderstand nach Crimpen und Erholen rot: 11.3 kg , blau: 22.7 kg, gelb: 27.2 kg
Lösungsmittelbeständigkeit: Isopropylalkohol, Trichloroethylene, Benzin, Batteriesäure, Diesel, Motoröl, Frostschutzmittel, Bremsflüssigkeit, 5% Salzwasser
Durchschlagsfestigkeit: 2500 V (AC) Isolierwiderstand: 1000 megohm bei 100 V (DC)

Schrumpfschlauch, doppelwandig
