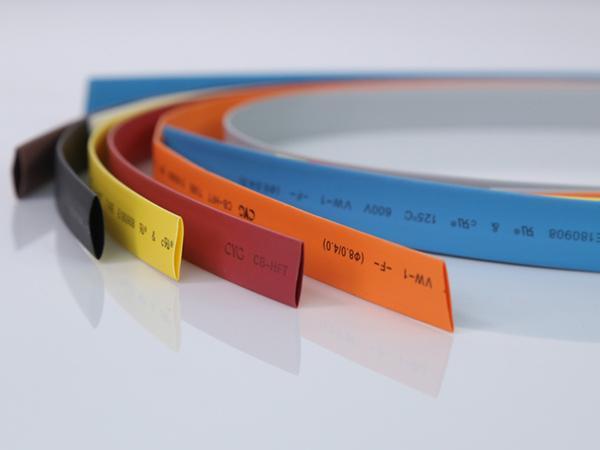

Halogenfreie Schrumpfschläuche, Schrumpfschläuche, rot, phosphorfrei

Modell: CYG-ZHP

Material: bestrahltes, vernetztes Polyolefin

Schrumpfrate: 2:1

Empfohlene Anwendungen

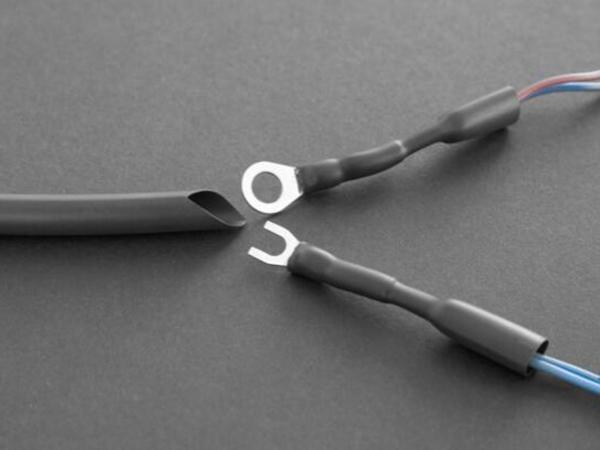

Diese halogenfreien Schrumpfschläuche sind einwandig, rot und phosphorfrei. Einwandige Schrumpfschläuche bieten gute Isolierung und Rostschutz bei Schweißanwendungen. Daher sind die halogenfreien Schrumpfschläuche ideal für Elektrokomponenten und umweltfreundlich. Sie eignen sich z.B. für Tablets, Smart Phones und Laptops.

Größe
Größe (mm) Bei Lieferung (mm) Nach Erholen (mm)
Innendurchmesser (D) Wandstärke (T) Innendurchmesser (d) Wandstärke (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Technische Daten
Eigenschaft halogenfreier Schrumpfschlauch CYG-ZHP
Schrumpftemperatur (℃) 120-150
UL Betriebstemperatur (℃) 125
Schrumpfen (quer) (%) ≥50
Längsschrumpf (%) ≤±5
Zugfestigkeit (MPa) ≥10.4
Reißdehnung (%) ≥200
Alterung im Umluftofen (158±1.0)℃,7 Tage
Nach Alterung Zugfestigkeit (MPa) ≥7.3
Reißdehnung (%) ≥100
UL Betriebsspannung (V) 600
spez. Durchgangswiderstand (Ω·cm) 1014
 (V) ≥AC2500V-60S, kein Durchbruch
(kV/mm) Durchschlagsfestigkeit ≥15
Flammbarkeit VW-1
Konzentrität (%) ≥65
Hitzeschock 4 Stunden bei 250.0 ± 1.0 °C, kein Aufplatzen
Kältebiegebeständigkeit kein Aufplatzen 1 Stunde bei –30 ± 1.0 °C,
Grünspan/ Zersetzung kein Aufplatzen, kein Verbleichen 24 Stunden bei (95±5)%,2°C,
Besonderheiten
  • Diese Schrumpfschläuche sind halogenfrei, entwickeln wenig Rauch und sind phosphorfrei, sodass sie RoHS und REACH Umweltstandards entsprechen.
  • Die Schrumpfschläuche sind flammhemmend und mit UL224 VW-1 sowie UL125℃ (E180908) Zertifizierungen konform.
  • Diese Schrumpfschläuche bieten hervorragende Isolierung und Hitzebeständigkeit, sowie guten Schutz gegen hohe Spannungen. Sie sind zudem flexibel und elastisch.

Einwandiger Schrumpfschlauch/ Schrumpfschlauch, einwandig
