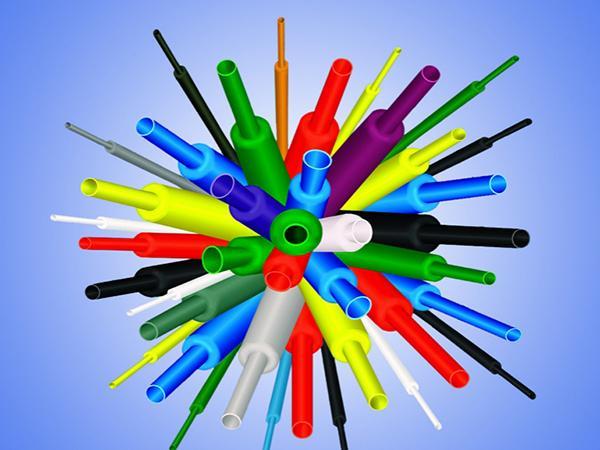

Halogenfreie Schrumpfschläuche

Modell: CB-HFT(600)

Beschreibung

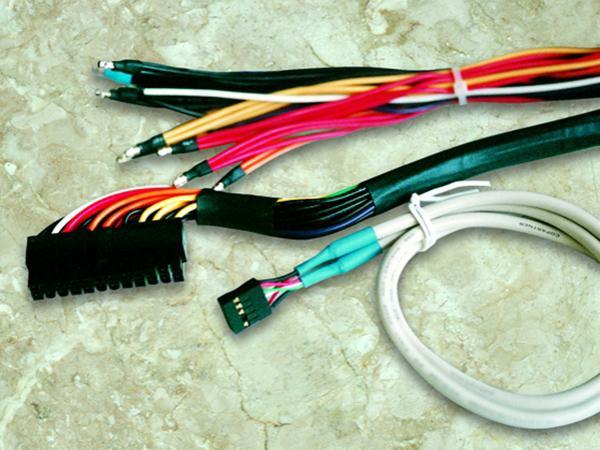

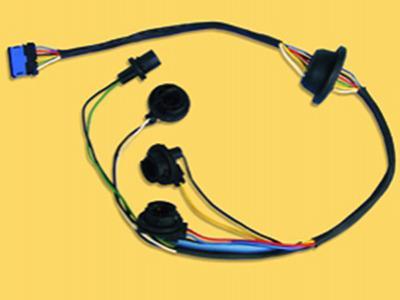

Halogenfreie Schrumpfschläuche sind einwandige Schrumpfschläuche, die aus bestrahltem, vernetztem Polyolefin gefertigt werden, bieten besonders gute Isolierung, sind hitzebeständig und können hohen Spannungen standhalten. Sie werden häufig zur Isolierung von Kabelanschlüssen in Automobilen, Elektrokomponenten, auf Bautstellen, in U-Bahnen, sowie im Kommunikationsbereich eingesetzt.

Schrumpfrate: 2:1

Größe
Größe (mm) Bei Lieferung (mm) nach Erholen (mm)
Innendurchmesser (D) Wandstärke (T) Innendurchmesser (d) Wandstärke (t)
Ф0.7 1.0+0.2/-0.1 0.18±0.05 ≤0.40 0.32±0.08
Ф0.8 1.2+0.2/-0.1 0.18±0.05 ≤0.45 0.34±0.08
Ф1.0 1.5+0.2/-0.1 0.18±0.05 ≤0.60 0.36±0.08
Ф1.5 2.1+0.2/-0.1 0.18±0.05 ≤0.80 0.36±0.08
Ф2.0 2.5+0.2/-0.1 0.20±0.05 ≤1.00 0.42±0.08
Ф2.5 3.0+0.2/-0.1 0.22±0.05 ≤1.25 0.46±0.08
Ф3.0 3.5+0.2/-0.1 0.22±0.05 ≤1.50 0.46±0.08
Ф3.5 4.0+0.2/-0.1 0.22±0.05 ≤1.75 0.46±0.08
Ф4.0 4.6+0.2/-0.1 0.22±0.05 ≤2.00 0.46±0.08
Ф4.5 5.0+0.2/-0.1 0.23±0.05 ≤2.25 0.46±0.08
Ф5.0 5.5+0.2/-0.1 0.25±0.05 ≤2.50 0.50±0.08
Ф6.0 6.5+0.2/-0.1 0.25±0.05 ≤3.00 0.55±0.10
Ф7.0 7.5+0.2/-0.1 0.25±0.05 ≤3.50 0.55±0.10
Ф8.0 8.5+0.3/-0.1 0.28±0.06 ≤4.00 0.58±0.10
Ф9.0 9.5+0.2/-0.1 0.28±0.06 ≤4.50 0.58±0.10
Ф10 10.5+0.3/-0.1 0.28±0.06 ≤5.00 0.58±0.10
Ф11 11.5+0.3/-0.1 0.28±0.06 ≤5.50 0.58±0.10
Ф12 12.5+0.3/-0.1 0.28±0.06 ≤6.00 0.58±0.10
Ф13 13.5+0.3/-0.1 0.28±0.06 ≤6.50 0.58±0.10
Ф14 14.5+0.3/-0.1 0.28±0.06 ≤7.00 0.58±0.10
Ф15 15.5+0.3/-0.1 0.28±0.06 ≤7.50 0.58±0.10
Ф16 16.5+0.3/-0.1 0.28±0.06 ≤8.00 0.58±0.10
Ф18 18.5+0.3/-0.1 0.32±0.08 ≤9.00 0.68±0.10
Ф20 20.6+0.5/-0.2 0.32±0.08 ≤10.0 0.68±0.10
Ф22 22.6+0.7/-0.2 0.35±0.08 ≤11.0 0.72±0.12
Ф25 25.6+0.7/-0.2 0.40±0.10 ≤12.5 0.78±0.12
Ф28 28.6+0.7/-0.2 0.40±0.10 ≤14.0 0.78±0.12
Ф30 30.6+0.7/-0.2 0.40±0.10 ≤15.0 0.82±0.12
Ф35 35.6+0.7/-0.2 0.45±0.10 ≤17.5 0.92±0.12
Ф40 41.0±0.5 0.50±0.12 ≤20.0 1.00±0.15
Ф50 51.0±1.0 0.55±0.15 ≤25.0 1.10±0.15
Ф60 60.5±1.0 0.60±0.15 ≤30.0 1.25±0.20
Ф70 71.0±1.0 0.60±0.15 ≤35.0 1.25±0.20
Ф80 81.0±1.0 0.60±0.15 ≤40.0 1.25±0.20
Ф90 91.0±1.0 0.60±0.15 ≤45.0 1.25±0.20
Ф100 101.0±1.0 0.60±0.15 ≤50.0 1.25±0.20

Hinweis: Auf Anfrage sind auch weitere Größen und Farben erhältlich.

Maßanfertigungen
Maße: Ф0.7-200mm und auf Kundenwunsch mit individuellen Farben, Maßen und Wandstärke.

Technische Daten
Eigenschaft Testmethode Parameter
UL Operationstemperatur UL224 125℃
Längsschrumpfung ASTM D2671 -5%~+5%
Zugfestigkeit ASTM D638 ≥10.4MPa
Reißdehnung ASTM D638 ≥200%
Alterung im Umluftofen 158.0°C/168h -
Zugfestigkeit nach Erhitzung ASTM D638 ≥7.3MPa
Reißdehnung nach Erhitzung ASTM D638 ≥100%
UL Betriebsspannung UL224 300V/600V
spez. Durchgangswiderstand ASTM D2671 ≥1.0x10¹² · cm
Durchschlagsfestigkeit UL224 2500V(60s), kein Durchbruch
Hitzeschock UL224/250°C±3°C/4h keine Lecks, kein Aufplatzen
Konzentrität ASTM D2671 ≥70%
Besonderheiten
  • Diese halogenfreien Schrumpfschläuche mit dünner Wandstärke sind zertifiziert umweltfreundlich (RoHS, REACH, SONY Standard).
  • Diese Schrumpfschläuche sind besonders flexibel und elastisch.
  • Die flammhemmende Wirkung dieser dünnen Schrumpfschläuche ist konform nach UL224 VW-1 und F-Zeichen Anforderungen
  • Diese Schrumpfschläuche sind UL125℃ zertifiziert (E180908).
