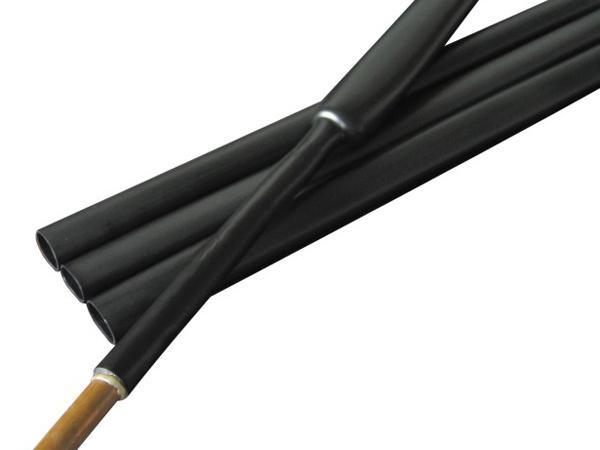

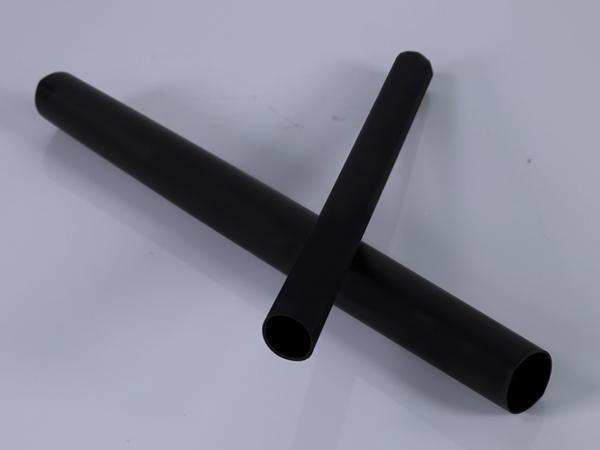

Schrumpfschlauch, innenkleberbeschichtet, mittelwandig
Modell: CYG-MWTA
Material
Außenschicht: bestrahltes, vernetztes Polyolefin
Innenschicht: Schmelzkleber
Schrumpfrate: 3.5:1, 4:1
Anwendungsbereiche
Diese mittelwanidgen Polyolefin Schrumpfschläuche bieten exzellente Isolierung und mechanischen Schutz. Diese Schrumpfschläuche haben höhere Schrumpfraten und eignen sich zum Isolieren unterschiedlichster Kabelverzweigungen. Diese Schrumpfschläuche haben eine dickere Wandstärke und ermöglichen Isolierung und mechanischen Schutz für Leitungen mit mittlerer und hoher Spannung. Zudem bietet der Schmelzkleber wasserdichten Schutz für verschiedene Kabelverbindungen.
| Größe | bei Lieferung | nach Erholung | Standardlänge | |
| Min. Innendurchmesser | Innendurchmesser Max. | Min. Wandstärke | ||
| 8/2 | 8 | 2 | 1.7 | 1.22m/Stück |
| 12/3 | 10 | 3 | 2.0 | 1.22m/Stück |
| 13/4 | 13 | 4 | 2.0 | 1.22m/Stück |
| 16/5 | 16 | 5 | 2.2 | 1.22m/Stück |
| 19/5 | 19 | 5 | 2.2 | 1.22m/Stück |
| 22/6 | 22 | 6 | 2.5 | 1.22m/Stück |
| 28/6 | 28 | 6 | 2.5 | 1.22m/Stück |
| 33/8 | 33 | 8 | 2.5 | 1.22m/Stück |
| 40/12 | 40 | 12 | 2.7 | 1.22m/Stück |
| 45/12 | 45 | 12 | 2.7 | 1.22m/Stück |
| 55/16 | 55 | 16 | 2.8 | 1.22m/Stück |
| 65/19 | 65 | 19 | 2.8 | 1.22m/Stück |
| 75/22 | 75 | 22 | 3.0 | 1.22m/Stück |
| 85/25 | 85 | 25 | 3.0 | 1.22m/Stück |
| 95/25 | 95 | 25 | 3.0 | 1.22m/Stück |
| 115/34 | 115 | 34 | 3.2 | 1.22m/Stück |
| 140/42 | 140 | 42 | 3.3 | 1.22m/Stück |
| 160/50 | 160 | 50 | 3.3 | 1.22m/Stück |
| 180/50 | 180 | 58 | 3.3 | 1.22m/Stück |
| 205/65 | 205 | 65 | 3.3 | 1.22m/Stück |
| Eigenschaft | Testmethode | Parameter |
| kontinuierliche Betriebstemperatur | IEC216 | -55℃~110℃ |
| Zugfestigkeit | ASTM D2671 | ≥14MPa |
| Reißdehnung | ASTM D2671 | ≥400% |
| Zugfestigkeit nach Alterung | ASTM D2671(150℃，168 Std.) | ≥12MPa |
| Reißdehnung nach Alterung | ASTM D2671(150℃，168 Std.) | ≥300% |
| spez. Durchgangswiderstand | IEC93 | ≥1.0x1014 Ω· cm |
| Durchschlagsfestigkeit | IEC243 | ≥20kV/mm |
| Kupferstabilität | ASTM D2671 | bestanden |
| Längsschrumpf | UL224 | 0~10% |
| Konzentrität | ASTM D2671 | ≥65% |
| Risswiderstand | ASTM D1693 (50℃) | kein Aufplatzen |
| Wasseraufnahme | ISO62(23℃，14 Tage) | ≤0.2% |
| Schmelzkleber | ||
| Schmelzpunkt | ASTM DE28 | 85℃ |
| Abschälfestigkeit (PE) | DIN30672 | ≥4N/cm |
| Kupferstabilität | ASTM D2671 | nicht korrosiv |
| Beständigkeit gegen Pilz und Verrottung | ISO846 | bestanden |
| Eigenschaft | Testmethode | Parameter |
| Betriebstemperatur | IEC 216 | -55℃-110℃ |
| Schrumpftemperatur | Unternehmensstandard | 120℃ |
| Längsschrumpf | UL224 | 0~5% |
| Zugfestigkeit | ASTM D2671 | ≥14MPa |
| Reißdehnung | ASTM D2671 | ≥400% |
| Reißdehnung nach Alterung (168 Std. bei 150℃±2℃) | ASTM D2671 | ≥300% |
| nach Alterung (168 Std. bei 150℃±2℃) Zugfestigkeit | ASTM D2671 | ≥12MPa |
| Dielektrische Leistung | IEC 243 | ≥20kV/mm |
| spez. Durchgangswiderstand | IEC 93 | ≥1X1014Ω.cm |
| Grünspan/ Zersetzung (Kupfer) | ASTM D2671 | nicht korrosiv |
| Wasseraufnahme | ISO62，23℃， 14 Tage | ≤0.2% |
- Diese doppelwandigen Schrumpfschläuche sind mit einer schwarzen Außenschicht ausgestattet, die für höchste UV-Beständigkeit sorgt.
- Die min. Temperatur für eine volle Erholung der doppelwandigen Schrumpfschläuche liegt bei 135℃. Wenn die Umgebungstemperatur bei über 135℃ liegt, reduziert sich die Schrumpfzeit.
